AT氣動三片式內螺紋球閥
AT氣動三片式內螺紋球閥
產品型號：Q611F
公稱通徑：DN10～100mm
公稱壓力：PN1.6~6.4MPa
連接形式：內螺紋、卡箍、焊接
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
公稱通徑：DN10～100mm
公稱壓力：PN1.6~6.4MPa
連接形式：內螺紋、卡箍、焊接
介質溫度：W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
分享到：
AT氣動三片式內螺紋球閥特點
防爆、開關、定位器
采用固定式閥芯設計、啟閉力矩小、壽命長
球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便
雙向密封、介質任意流向、自動補償、自潔功能、可適用纖維和微小顆粒的懸濁液及粘性介質
| 技術規范 | ||
| 設計依據 | GB標準 | ANSI標準 |
| 設計標準 | GB/12237 | ANSI B16.34 |
| 實驗和檢驗 | JB/T9092 | API 598 |
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
| 技術參數 | |
| 公稱通徑 | DN10～100mm |
| 連接方式 | 內螺紋、卡箍、焊接 |
| 氣缸配置 | AT系列、GT系列及進口執行器系列 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型、三段式（開度可選） |
| 公稱壓力 | 16、25、40、64bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用：4~8bar、單作用：5~8bar |
| 介質溫度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y） |
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

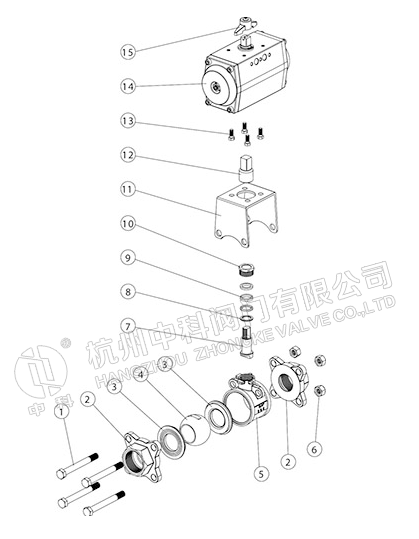

| 主要零件材質表 | |||||
| 序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 |
| 1 | 螺柱 | 不銹鋼304 | 9 | 填料 | PTFE |
| 2 | 接頭 | 不銹鋼CF8、CF8M、CF3、CF3M | 10 | 壓蓋 | 不銹鋼304、316 |
| 3 | 閥座 | PTFE、尼龍、對位聚苯、硬質合金 | 11 | 連接支架 | 不銹鋼CF8 |
| 4 | 球體 | 不銹鋼304、304L、316、316L | 12 | 連接套 | 不銹鋼304 |
| 5 | 閥座 | 不銹鋼CF8、CF8M | 13 | 螺栓 | 不銹鋼304 |
| 6 | 螺母 | 不銹鋼304 | 14 | 氣動裝置 | 擠出鋁合金 |
| 7 | 閥桿 | 不銹鋼304、304L、316、316L | 15 | 位置指示器 | 塑料 |
| 8 | 墊片 | PTFE | |||
備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造

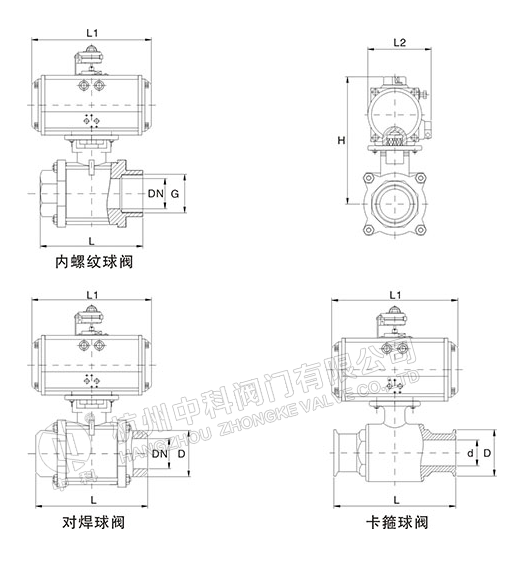

| 主要外形尺寸-PN16~64（16~64bar） | |||||||||||||||||
| 公稱 通徑 [DN] | 外形尺寸 | 連接尺寸 | 公稱 通徑 [DN] | 卡箍 | |||||||||||||
| L | L1 | L2 | H | G | L | L1 | L2 | H | D | L | L1 | L2 | H | d | D | ||
| 10 | 63 | 141 | 71 | 188 | 1/4" | - | - | - | - | - | 19 | 105 | 141 | 71 | 158 | 16.1 | 50.5 |
| 12 | 63 | 141 | 71 | 191 | 3/8" | - | - | - | - | - | 25 | 120 | 159 | 80 | 163 | 22.4 | 50.5 |
| 15 | 65 | 141 | 71 | 196 | 1/2" | 75 | 141 | 71 | 196 | 21 | 32 | 127 | 211 | 95 | 180 | 28.8 | 50.5 |
| 20 | 75 | 141 | 71 | 203 | 3/4" | 85 | 141 | 71 | 203 | 27 | 38 | 137 | 248 | 107 | 213 | 35.1 | 50.5 |
| 25 | 82 | 159 | 83 | 163 | 1" | 90 | 159 | 83 | 163 | 34 | 45 | 152 | 248 | 107 | 213 | 42 | 64 |
| 32 | 96 | 211 | 95 | 180 | 11/4" | 112 | 211 | 95 | 180 | 43 | 51 | 170 | 248 | 107 | 218 | 47.8 | 64 |
| 40 | 105 | 248 | 107 | 208 | 11/2" | 120 | 248 | 107 | 208 | 49 | 57 | 170 | 269 | 123 | 239 | 53 | 77.5 |
| 50 | 126 | 248 | 107 | 218 | 2" | 145 | 248 | 107 | 218 | 61 | 63 | 180 | 315 | 141 | 270 | 59.5 | 77.5 |
| 65 | 166 | 269 | 123 | 249 | 21/2" | 170 | 269 | 123 | 249 | 76 | 76 | 215 | 315 | 141 | 285 | 70 | 91 |
| 80 | 192 | 315 | 141 | 285 | 3" | 200 | 315 | 141 | 285 | 86 | 89 | 235 | 345 | 152 | 337 | 85 | 106 |
| 100 | 252 | 345 | 152 | 342 | 4" | - | - | - | - | - | 102 | 295 | 345 | 152 | 342 | 97 | 119 |
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化
| 附件選型 | |
| 電磁閥 | 雙作用選二位五通、單作用二位五通、單電控雙電控訂貨時注明 |
| 氣源處理三聯件 | 對氣源進行穩壓、過濾、氣缸潤滑 |
| 限位開關 | 遠程反饋開關信號 |
| 手操機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號（4-20mA或者0-10V），調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置訂貨時候注明，電磁閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級 |
