AT氣動對夾式球閥

產品中心 > 球閥系列 > AT氣動對夾式球閥

AT氣動對夾式球閥

公稱口徑:DN15-DN300
公稱壓力:1.6MPa-6.4MPa
閥體材質:碳鋼、不銹鋼
連接方式:法蘭式、對夾式
環境溫度:-20~+90℃
適用介質:重油、膠類等易凝固介質
分享到:

一、AT氣動對夾式球閥簡介
       AT氣動對夾式球閥是設計新穎的一體式超短結構,和普通球閥相比,具有體積小,閥座與端面法蘭距離近,物料滯留少,密封性能優越,使用壽命長等特點。廣泛應用于日用化工、制藥、啤酒、油脂等輕工行業,并可在細軟顆粒介質輸送和真空管路上使用。氣動對夾球閥是以壓縮空氣為動力源,以氣缸為執行器,并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門,實現開關量或比例式調節,接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

二、AT氣動對夾式球閥產品特點

1、根據用戶需要,可設有防靜電結構。
2、閥座采用彈性密封結構,密封可靠,啟閉輕松。
3、設置了90°開關帶孔定位片,根據需要可以加鎖,防止誤操作。
4、具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。
5、設有耐火結構,萬一發生火災時,仍然能夠可靠操作并具有良好的密封性。
【可選擇附件】:
1、切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件:電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
4、手動機構:HVSD手操機構

三、AT氣動對夾式球閥主要技術參數
1、閥體

閥體形式直通鑄造超短閥
公稱通徑DN15~300mm
公稱壓力國標PN1.6、2.5、4.0、6.4 MPa;美標ANSI 150、300LB ;日標JIS 10、20、30K
法蘭標準JIS、ANSI、GB、JB、HG等
連接形式法蘭式、對夾式
壓蓋型式螺母壓緊式
密封填料V型聚四氟乙烯填料、柔性石墨填料等

2、閥內件

閥芯形式O型球體閥芯
流量特性近似快開型
3、執行機構
執行器型號GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力0.4~0.7MPa
氣源接口G1/4"、G1/8"、G3/8"、G1/2"
環境溫度-20~+90℃
作用形式單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

注:如需詳細執行器參數,請進入氣動執行器頁面進行查閱。

四、AT氣動對夾式球閥主要性能指標

公稱通徑 DN(mm)1520253240506580100125150200250300
允許壓差(MPa)≤ 公稱壓力
動作范圍0~90°
泄露量Q按GB/T4213-92,小于額定KV0.01% (軟密封為零泄露)
基本誤差帶定位器:小于全行程的±2%
回差帶定位器:小于全行程的2%


五、AT氣動對夾式球閥主要性能規范

試驗壓力(MPa)公稱壓力(MPa)壓力級JIS(K)
1.62.54.06.415030010K20K
強度試驗2.43.756.09.63.07.52.43.8
密封試驗1.762.754.47.042.25.51.52.8
氣密試驗0.5~0.7MPa


六、AT氣動對夾式球閥主要零件材料

1閥體WCB、CF8、CF8M、CF3M
2壓圈2Cr13、304、316
3閥座PEFE、PPL、304
4球體2Cr13、304、316
5閥桿2Cr13、304、316
6密封填料PTFE/柔性石墨
7螺母壓蓋2Cr13、304、316

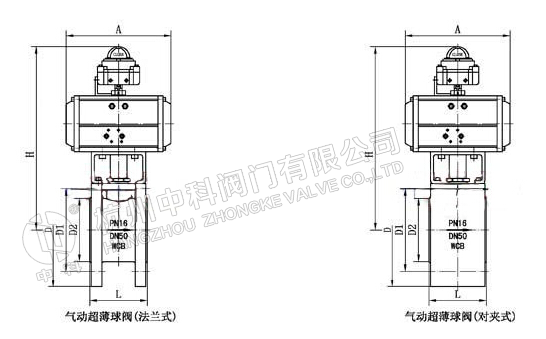

主要外形及連接尺寸
公稱通徑 DN(mm)1520253240506580100125150
L108112114127140140152165178190216
H112115120140170180210240290320350
D165185200220250285340405460520580
D1125145160180210240295355410470525
D2465665768499118132156184211
A根據閥門壓力大小而定。配置執行器不同,外形尺寸也不相同??蛇M(jìn)入氣動執行器頁面查閱。
