產品概要

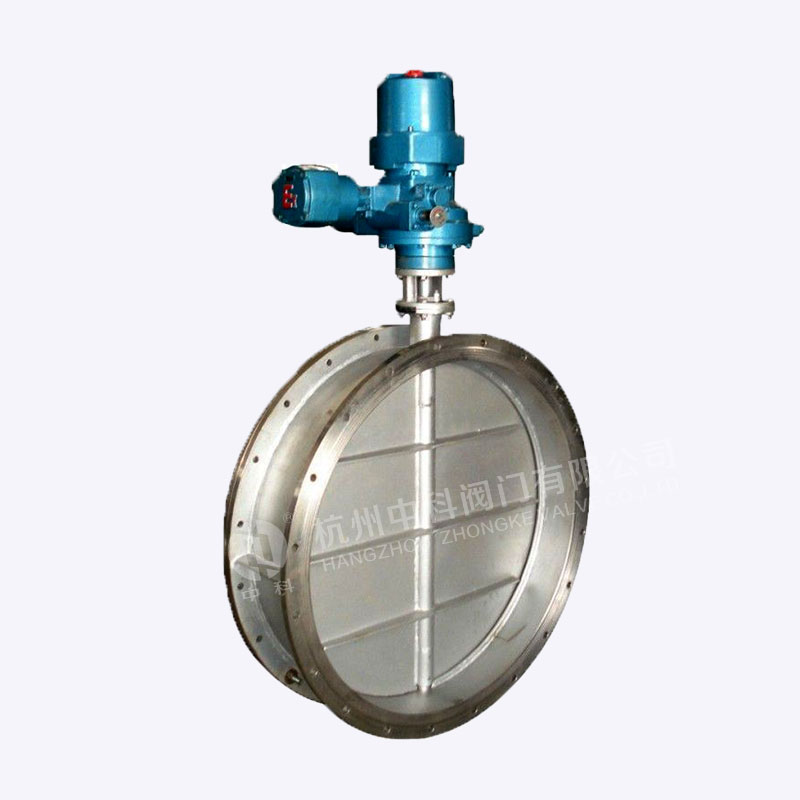

       ZDHW、ZDRW型電動調節通風蝶閥由角型程電子式電動執行器和蝶形閥調節機構組成。采用HL型、3810R型、PSQ型全電子式電動執行器為通風蝶形閥的驅動裝置，機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的（4-20mA或1-5VDC）電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。

產品特點
      通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性隨閥體選材而定，公稱壓力≤0.6MPa，其泄漏量控制在較大流通量的2%以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕，操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用于煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

主要技術參數和性能指標

公稱通徑DN（mm）		80	100	125	150	200	250	300	350	400	450	500	600	700	800
流量系系數KV		220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700
公稱壓力PN（MPa）		0.1、0.25、0.6
閥芯轉角		0~70o
作用形式		電開式或電閉式
流量特性		近似等百分比
允許壓差MPa		0.6
性能指標		基本誤差：±2.5%；回 差≤±2.0%；死 區≤3.0%
電源電壓		AC220V、AC380V、DC24V
調節型	信號范圍	0～10mA、4～20mA 、1-5VDC
開關型	電信號	AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號

主要零件材料及適用溫度、介質板構

材料代號	碳鋼C（WCB）	不銹鋼P（304）	不銹鋼R（316）
閥體	WCB	1Cr18Ni9	1Cr18Ni12Mo2
閥板	WCB或1Cr18Ni9	1Cr18Ni9	1Cr18Ni12Mo2
閥桿	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2
閥座密封	與閥體相同
填料	聚四氟乙烯 、柔性石墨
適用溫度	≤300℃	≤550℃

外形尺寸（單位：mm）

規格	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800
L	108	114	127	140	140	152	165	178	190	216	222	229	267	292	318
H1	70	95	105	120	132	160	187	220	245	270	297	322	377	430	487
D	140	190	210	240	265	320	375	440	490	540	595	645	755	860	975
D1	110	150	170	200	225	280	335	395	445	495	550	600	705	810	920
z-d	4-14	4-18	4-18	8-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30
H	355	355	385	385	397	482	511	536	611	656	679	704	585	635	695
