AW氣動法蘭硬密封蝶閥

產品中心 > 蝶閥系列 > AW氣動法蘭硬密封蝶閥

AW氣動法蘭硬密封蝶閥

公稱通徑:DN50~2000mm
公稱壓力:0.6~4.0MPa
適用溫度:碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
適用介質:空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
閥體材質:鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
分享到:

一、AW氣動法蘭硬密封蝶閥概述

        多層次硬密封蝶閥系列產品,系節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。


二、AW氣動法蘭硬密封蝶閥特點

       由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
 1、開啟力矩小,靈活方便,省力節能。
 2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
 3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。


三、AW氣動法蘭硬密封蝶閥采用標準

設計標準 :GB/T12238-1989;JB/T8527-1997
 法蘭連接尺寸:
 GB/T9113.1-2000;GB/T9113.2-2000
 GB/T9115.1-2000;GB/T9115.2-2000
 結構長度:GB/T12221-1989
 壓力試驗:GB/T13927-1992;JB/T9092-1999


四、AW氣動法蘭硬密封蝶閥執行機構

       采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式
 1、齒輪式雙活塞,輸出力矩大,體積小。
 2、氣缸選用鋁金材料,重量輕、外形美觀。
 3、可在頂部、底部安裝手動操作機構。
 4、齒條式連接可調節開啟角度、額定流量。
 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
 6、IS05211標準連接為產品的安裝更換提供了方便。
 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。


五、AW氣動法蘭硬密封蝶閥附件的選項

根據不同控制和要求可選擇下列附件:
 切斷型附件:?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
 調節型附件:電氣定位器、氣動定位器、電氣轉換器。
 氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
 手動機構:HVSD手操機構


六、AW氣動法蘭硬密封蝶閥主要技術參數

公稱通徑DN(mm)50~200050~500
公稱壓力PN(MPa)0.61.01.62.54.0
試驗壓力強度試驗0.91.52.43.756.0
密封試驗0.661.11.762.754.4
氣密封試驗0.60.60.60.60.6
滲漏率<0.1×DNmm3/s(符合GB/T13927-92標準)
適用溫度碳鋼:-29℃~425℃ 不銹鋼-40℃~600℃
適用介質空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式蝸桿蝸輪傳動、氣傳動、電傳動


 七、AW氣動法蘭硬密封蝶閥主要零件的材質

零件名稱材料
閥體鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈不銹鋼與耐高溫石棉板組合成多層次
閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承奧氏體不銹鋼、304氮化
填料柔性石墨


八、AW氣動法蘭硬密封蝶閥三偏心特點及原理

1、偏離管道中心
 2、偏離密封面中心
 3、傾斜的錐形

        當閥門開啟時,蝶板與閥座在關閉時瞬間接觸,利用蝶板偏心1、偏心2迅速脫離閥座,降低了密封副的磨損,磨擦力矩小,開啟靈活。偏心錐面3,使閥門在開啟或關閉時蝶板能通過閥座內孔,實現接觸密封。另外,錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑,故蝶板在閥門關閉時將出現越關越緊,能夠?qū)崿F(xiàn)自鎖,防止蝶板過位。

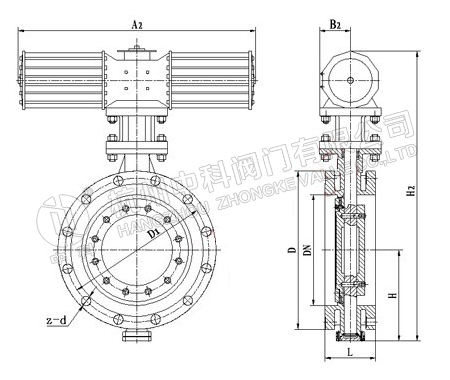

 產品結構

D643H-(6、10)C、P、R、V系列法蘭式多層次金屬硬密封蝶閥

通 徑

結構長度

法蘭外徑

螺栓孔中心距

密封面

法蘭  厚度

法蘭  孔數

孔 徑

密封面高度

對夾式

法蘭式

長

長

D

D1

d

C

Z

d

f

40434310815013010078164143
50434310815014011088164143
654646112170160130108164143
804964114180190150124184183
1005664127190210170144184183
1256470140200240200174208183
1507076140210265225199208183
2007189152230320280254228183
250761141652503753353092412183
300831141782704403953632412224
350921271902904904454132412224
4001021402163105404954632416224
4501141522223305955505182416224
5001271522293506456005682620224
6001541782673907557056672620265
7001652292924308608107722624265
8001902413184709759208782624305
900203241330510107510209782624305
10002163004105501175112010782628305
12002543604706301405134012952832335
1400
3905307101630156015103236365
1600
4406007901830176017103440365
1800
4906708702045197019183644395
2000
5407609502265218021253848425
